Les encodeurs magnétiques sont des dispositifs qui aident les machines à connaître leur position ou leur mouvement exact. Vous avez probablement utilisé des systèmes qui en dépendent, comme des robots, des tapis roulants ou des machines CNC. Contrairement à d'autres capteurs, les codeurs magnétiques fonctionnent bien dans des environnements difficiles avec de la poussière, de l'huile ou des vibrations. Dans ce guide, nous explorerons leur fonctionnement, les différents types disponibles et pourquoi ils sont importants pour un contrôle de mouvement précis et fiable. À la fin, vous comprendrez les bases et comment choisir celui qui convient le mieux à vos besoins.
Que sont les codeurs magnétiques ?
Les codeurs magnétiques sont des capteurs qui détectent la position, la vitesse ou le mouvement à l'aide de champs magnétiques. Ils sont largement utilisés dans les machines industrielles, la robotique et les systèmes d'automatisation, car ils peuvent fonctionner de manière fiable même dans des environnements poussiéreux, huileux ou vibrants. Contrairement aux codeurs optiques, les codeurs magnétiques ne dépendent pas de la lumière, ce qui les rend plus résistants aux conditions difficiles.
Types d'encodeurs magnétiques
Les codeurs magnétiques existent en plusieurs types, chacun étant conçu pour des applications spécifiques. Comprendre ces types peut vous aider à choisir celui qui convient à votre machine ou projet.
Codeurs magnétiques absolus
Les codeurs magnétiques absolus fournissent une valeur de position unique à chaque point de rotation ou de mouvement linéaire. Cela signifie que même après une panne de courant, ils peuvent signaler instantanément la position exacte. Ils sont idéaux pour la robotique, les machines industrielles et d'autres applications où un positionnement précis est crucial.
Codeurs magnétiques incrémentaux
Les codeurs magnétiques incrémentaux mesurent les changements de position en générant des impulsions lorsque l'arbre ou l'élément se déplace. Ils sont couramment utilisés pour le contrôle de la vitesse, le suivi des mouvements et le retour moteur. Bien qu'ils nécessitent un point de référence après une coupure de courant, ils sont simples et rentables-.
Encodeurs magnétiques rotatifs ou linéaires
Les encodeurs rotatifs mesurent le mouvement angulaire, tandis que les encodeurs linéaires suivent le mouvement en ligne droite-. Le choix entre eux dépend de votre application, comme un arbre moteur rotatif par rapport à une table coulissante dans les machines CNC.
Hall-Effet vs magnéto-Encodeurs résistifs
Les codeurs à effet Hall-détectent les changements dans les champs magnétiques à l'aide de capteurs Hall, tandis que les codeurs magnéto-résistifs mesurent les changements de résistance dans un matériau magnétique. Les deux fournissent des lectures précises, mais les types magnéto-résistifs offrent souvent une résolution et une sensibilité plus élevées.
Comment fonctionnent les encodeurs magnétiques ?

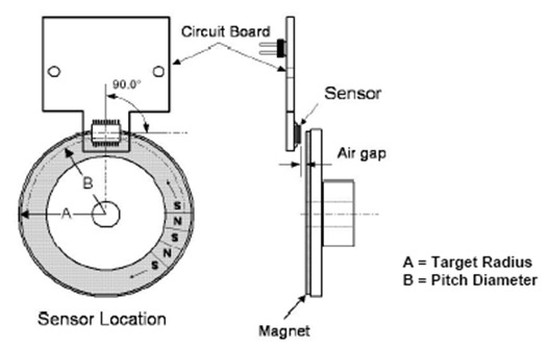

Les codeurs magnétiques fonctionnent en détectant les changements dans un champ magnétique provoqués par le mouvement. Lorsqu'un arbre, un anneau ou un aimant tourne ou bouge, l'encodeur détecte ces changements et les transforme en signaux. Cela permet aux machines de connaître la position ou la vitesse exacte d’une pièce.
Traitement du signal et interaction avec le champ magnétique
À l’intérieur du codeur, des capteurs captent la force et la direction du champ magnétique. Ces signaux sont envoyés à un petit circuit qui interprète les informations. Le circuit produit ensuite des données claires indiquant la position ou le mouvement. Étant donné que le système repose sur des aimants plutôt que sur la lumière, il fonctionne de manière fiable même dans des conditions poussiéreuses ou huileuses. C'est pourquoi les codeurs magnétiques sont largement utilisés dans la robotique, les moteurs et les machines industrielles.
Quelle est la précision d’un encodeur magnétique ?
Les encodeurs magnétiques sont conçus pour fournir des informations précises sur la position ou le mouvement, mais leur précision peut varier en fonction de différents facteurs. Alors, quels facteurs affectent l’encodeur ? Veuillez continuer à lire.
Facteurs affectant la précision du codeur
Plusieurs facteurs peuvent affecter la précision d'un codeur magnétique. La force et la qualité des aimants jouent un rôle important. Le type de capteur, comme l'effet Hall-ou magnéto-résistif, est également important. Les conditions environnementales, telles que la poussière, les vibrations ou les changements de température, peuvent affecter les lectures. Enfin, la manière dont l'encodeur est installé et aligné peut faire la différence. En prêtant attention à ces facteurs, vous pouvez garantir des mesures fiables et cohérentes pour votre équipement.
Composants clés
Les codeurs magnétiques s'appuient sur quelques pièces principales pour fonctionner avec précision. Connaître ces composants vous aide à comprendre comment l'encodeur mesure la position et le mouvement.
Aimants d'encodeur
Les aimants créent un champ magnétique que les capteurs peuvent détecter. La force et la qualité de ces aimants affectent la précision de l'encodeur. Ils sont généralement petits mais puissants, permettant à l'encodeur de suivre même les plus petits mouvements.
Anneaux magnétiques
Les anneaux magnétiques sont souvent fixés aux pièces rotatives. En tournant, les aimants créent un motif que l'encodeur lit. Ce modèle aide l'encodeur à déterminer la position et la vitesse de la pièce.
Disques magnétiques
Les disques magnétiques sont similaires aux anneaux mais peuvent avoir différentes formes et tailles. Ils fournissent des modèles supplémentaires que les capteurs doivent détecter, améliorant ainsi la résolution et la précision.
Comment calculer la résolution de l'encodeur
La résolution de l'encodeur vous indique la précision avec laquelle un encodeur magnétique peut mesurer la position. Une résolution plus élevée signifie que l'encodeur peut détecter des mouvements plus petits, ce qui est important pour un contrôle précis des machines.
PPR vs résolution binaire
Le PPR, ou impulsions par tour, mesure le nombre d'impulsions de signal émises par l'encodeur en un tour complet. La résolution en bits compte le nombre de positions distinctes que l'encodeur peut identifier. Les deux décrivent la précision mais de manière différente. Le PPR est souvent utilisé pour les codeurs incrémentaux, tandis que la résolution en bits est courante pour les codeurs absolus.
Choisir la bonne résolution pour votre application
La résolution dont vous avez besoin dépend de ce que vous contrôlez. Pour les moteurs rapides, une résolution inférieure peut suffire. Pour les robots ou les machines CNC nécessitant un positionnement précis, une résolution plus élevée est préférable. Tenez toujours compte du type de mouvement, de la vitesse et du niveau de précision requis lors de la sélection d'un encodeur.
Quels sont les avantages et les inconvénients de l’utilisation d’encodeurs ?
Les codeurs magnétiques apportent de nombreux avantages aux machines, mais ils présentent également certaines limites. Pour faciliter la visualisation des deux côtés, voici un aperçu rapide dans un tableau simple :
|
Aspect |
Avantages |
Inconvénients |
|
Performance générale |
Fournir des informations précises sur la position, la vitesse et les mouvements |
Les encodeurs haute résolution-peuvent nécessiter davantage de traitement ou du matériel spécial. |
|
Durabilité et environnement |
Fiable dans des conditions difficiles telles que la poussière, l'huile et les vibrations |
Certains codeurs peuvent être sensibles à des champs magnétiques puissants ou à des interférences |
|
Type d'encodeur |
Les codeurs absolus conservent leur position après une coupure de courant ; les encodeurs incrémentaux sont simples et rentables-efficaces |
Les codeurs absolus peuvent être plus chers ; les codeurs incrémentaux ont besoin d'un point de référence après une coupure de courant |
|
Intégration et applications |
Facile à intégrer aux moteurs, robots et systèmes d'automatisation |
Les encodeurs complexes peuvent être plus difficiles à installer et à entretenir correctement |
|
Type de mouvement |
Fonctionne pour les applications de mouvement rotatif et linéaire |
Certains encodeurs nécessitent un alignement minutieux pour garantir la précision |
|
Efficacité et sécurité |
Aide à améliorer l'efficacité de la machine, à réduire les erreurs et à améliorer la sécurité |
La mise à niveau ou le remplacement des encodeurs peut être coûteux dans certains systèmes |
Applications industrielles des codeurs magnétiques
Les codeurs magnétiques sont utilisés dans de nombreuses industries car ils fournissent un retour précis de position et de vitesse dans des environnements difficiles. Savoir où et comment ils sont appliqués peut vous aider à comprendre leur importance.
Robotique et automatisation
Dans les robots et les systèmes automatisés, les encodeurs magnétiques suivent les mouvements avec précision. Ils aident les bras robotiques à sélectionner, placer ou déplacer des objets sans erreur. Leur fiabilité dans des conditions poussiéreuses ou huileuses les rend parfaits pour les usines et les chaînes de montage.
CNC et machines industrielles
Les encodeurs magnétiques guident les machines CNC et autres outils industriels. Ils mesurent la rotation et le mouvement linéaire pour garantir que les pièces sont coupées ou façonnées correctement. L'utilisation d'encodeurs aide les machines à travailler plus rapidement et réduit les erreurs, assurant ainsi le bon déroulement de la production.
Automobile et véhicules électriques
Dans les voitures et les véhicules électriques, des encodeurs magnétiques surveillent la vitesse du moteur et la position des roues. Ils améliorent la sécurité, le contrôle et l’efficacité. Vous pouvez les trouver dans les systèmes de direction, les moteurs électriques et les commandes de transmission.
Médical et aérospatial
Les codeurs magnétiques sont également utilisés dans les dispositifs médicaux et les systèmes aéronautiques. Ils assurent un suivi précis des mouvements dans des équipements tels que des robots chirurgicaux, des appareils IRM ou des systèmes de contrôle d'avion. Leur précision et leur durabilité sont essentielles dans ces environnements-à enjeux élevés.
Encodeurs magnétiques vs encodeurs optiques
Les codeurs magnétiques et optiques mesurent la position et le mouvement, mais ils fonctionnent différemment et s'adaptent à différentes situations. Voici une comparaison claire :
|
Fonctionnalité |
Encodeurs magnétiques |
Codeurs optiques |
|
Principe de fonctionnement |
Détecter les changements dans les champs magnétiques |
Utilisez des capteurs lumineux et optiques pour détecter la position |
|
Durabilité |
Très fiable face à la poussière, à l'huile et aux vibrations |
Peut être affecté par la poussière, la saleté ou les rayures sur les disques |
|
Environnement |
Fonctionne bien dans des conditions industrielles difficiles |
Idéal dans des environnements propres et contrôlés |
|
Coût |
Coût généralement inférieur pour les applications durables |
Cela peut être plus cher en raison de l'optique de précision |
|
Résolution et précision |
Bonne précision, suffisante pour la plupart des besoins industriels |
Très haute résolution et mesures précises |
|
Entretien |
Faible entretien |
Peut nécessiter un nettoyage et une manipulation soigneuse |
|
Applications |
Robotique, moteurs, CNC, automobile |
Instruments de précision, équipements de laboratoire et certains moteurs-à grande vitesse |
Comment choisir le bon encodeur magnétique
Choisir le bon encodeur magnétique garantit le bon fonctionnement et la précision de vos machines. Il y a quelques facteurs clés à considérer avant de prendre une décision.

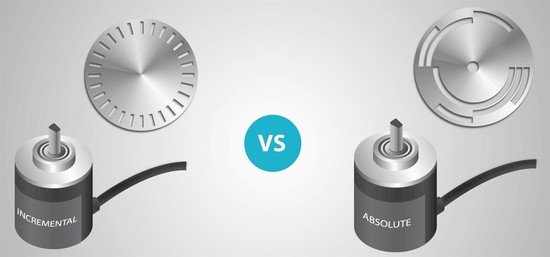

Absolu vs incrémental
Les codeurs absolus mémorisent la position exacte même après une coupure de courant, ce qui les rend idéaux pour les tâches de positionnement précises. Les encodeurs incrémentaux suivent le mouvement étape par étape et sont plus simples et souvent plus rentables-. Demandez-vous si votre application nécessite une mémoire de position continue ou simplement un suivi des mouvements.
Options de montage et interfaces
Les codeurs sont disponibles avec différents types de montage et interfaces, comme des supports sur arbre, creux ou à bride. Choisir le bon montage garantit un alignement correct et des lectures fiables. Vérifiez également le type d'interface, tel qu'analogique, numérique ou SSI, pour qu'il corresponde à votre système.
Considérations relatives aux fournisseurs et aux OEM
Sélectionnez un fournisseur de confiance qui offre de bonnes options de support, de qualité et de personnalisation. Si vous intégrez des codeurs dans vos produits, la compatibilité OEM et les délais de livraison sont des facteurs importants à prendre en compte.
Conseils de dépannage et de maintenance pour les encodeurs magnétiques
Garder vos encodeurs magnétiques en bon état garantit des lectures précises et des performances-durables. Voici quelques conseils pour vous aider à les entretenir.
Problèmes courants et solutions
Parfois, les encodeurs peuvent donner des lectures incorrectes ou cesser de fonctionner. Vérifiez les connexions desserrées, le mauvais alignement ou les câbles endommagés. Nettoyer la poussière ou les débris autour du capteur et des aimants résout souvent des problèmes mineurs.
Conseils d'étalonnage
Un calibrage régulier permet de maintenir la précision. Suivez les instructions du fabricant pour réinitialiser l'encodeur ou ajuster les points de référence. Même de petits ajustements peuvent faire une grande différence en termes de performances.
Optimisation de la durée de vie
Évitez les températures extrêmes, les fortes interférences magnétiques ou les vibrations excessives pour prolonger la durée de vie de l'encodeur. L’installation de capots de protection et la réalisation d’inspections de routine peuvent également s’avérer utiles. Avec des soins appropriés, votre encodeur magnétique peut fournir un service fiable pendant des années.
Tendances futures de la technologie des codeurs magnétiques
La technologie des codeurs magnétiques continue d'évoluer, apportant de nouvelles possibilités à vos machines. Une tendance clé est la miniaturisation. Les encodeurs plus petits permettent des conceptions plus compactes, ce qui est utile dans la robotique, les drones et les espaces industriels restreints.
Une autre tendance est l’intégration intelligente avec les systèmes IoT. Les encodeurs modernes peuvent envoyer des données directement aux systèmes de surveillance, vous aidant ainsi à suivre les performances, à prévoir les besoins de maintenance et à améliorer l'efficacité.
Les systèmes de codeurs hybrides attirent également l’attention. Ceux-ci combinent des technologies magnétiques et optiques pour offrir une précision et une fiabilité supérieures, en particulier dans les applications exigeantes.
Enfin, l’efficacité énergétique et la durabilité suscitent une attention croissante. Les nouveaux matériaux et conceptions réduisent la consommation d'énergie tout en conservant la précision, rendant votre équipement plus écologique et plus rentable-.
En gardant un œil sur ces tendances, vous pouvez choisir des encodeurs prêts pour l'avenir-et améliorer les performances de vos machines.
Conclusion
Les codeurs magnétiques sont des outils essentiels pour un suivi précis des mouvements et des positions dans de nombreuses machines. En comprenant leur fonctionnement, leurs composants clés et les facteurs qui affectent la précision, vous pouvez choisir le codeur adapté à vos besoins. Ils sont fiables, durables et adaptables à un large éventail d'applications, de la robotique et des machines industrielles aux dispositifs automobiles et médicaux. En les gardant bien-entretenus et en tenant compte des tendances futures telles que la miniaturisation et l'intégration intelligente, vous obtiendrez les meilleures performances. Avec le bon encodeur magnétique, vos machines peuvent fonctionner de manière efficace, précise et fiable pendant des années.
FAQ sur les encodeurs magnétiques
Q : Les codeurs magnétiques peuvent-ils fonctionner à des températures extrêmes ?
R : Oui, de nombreux codeurs magnétiques sont conçus pour fonctionner dans une large plage de températures, souvent de -40 degrés à 125 degrés. Cela les rend adaptés aux machines extérieures, aux applications automobiles et aux équipements industriels dans des conditions difficiles.
Q : Quelle est la résistance des codeurs magnétiques aux vibrations et aux chocs ?
R : Les codeurs magnétiques sont généralement robustes contre les vibrations et les chocs mécaniques car ils reposent sur des champs magnétiques plutôt que sur des composants optiques. Cela les rend idéaux pour les équipements mobiles et les machines industrielles.
Q : Les encodeurs magnétiques sont-ils compatibles avec les systèmes de contrôle existants ?
R : La plupart des codeurs magnétiques prennent en charge les interfaces standard telles que TTL, RS422 ou SSI, ce qui les rend compatibles avec de nombreux API, moteurs et contrôleurs d'automatisation. Vérifiez toujours l’interface avant l’intégration.
Q : Quelle est la durée de vie des codeurs magnétiques par rapport aux autres types de capteurs ?
R : Étant donné que les codeurs magnétiques sont sans contact et étanches aux contaminants, ils ont souvent une durée de vie plus longue que les codeurs optiques ou mécaniques, en particulier dans les environnements difficiles.
Q : Les codeurs magnétiques peuvent-ils détecter à la fois les mouvements rotatifs et linéaires ?
R : Oui, certains codeurs magnétiques sont conçus pour les applications rotatives, tandis que d'autres sont optimisés pour le mouvement linéaire. Choisir le bon type garantit un suivi précis de votre configuration spécifique.
