L'installation d'un aimant à bande transversale ne consiste pas seulement à placer un aimant au-dessus d'un convoyeur. L’installation affecte directement la capacité du système à éliminer les débris métalliques du flux de matériaux. Dans de nombreux cas, les mauvaises performances de séparation sont causées par des problèmes d’installation plutôt que par l’aimant lui-même. De petits détails de configuration peuvent faire une différence notable.
Si la hauteur de suspension est incorrecte, le champ magnétique risque de ne pas pénétrer suffisamment profondément dans le fardeau. Si la largeur ou le positionnement de l'aimant ne correspond pas au convoyeur, les particules métalliques peuvent passer à travers sans être capturées. Ces problèmes apparaissent souvent après des changements dans la vitesse du convoyeur, la profondeur du matériau ou la disposition de l'usine.
Comprendre quelques facteurs clés d'installation peut vous aider à améliorer l'efficacité de la récupération, à réduire les fuites de métal et à assurer un fonctionnement plus cohérent du système au fil du temps.
Qu'est-ce qu'un aimant à ceinture croisée ?
Un aimant de ceinture croisée, également appelé aimant overband, est un séparateur magnétique-autonettoyant installé au-dessus d'un tapis roulant pour éliminer automatiquement les débris de métaux ferreux des flux de matériaux en mouvement. Il est couramment utilisé dans des industries telles que le recyclage, l’exploitation minière, les agrégats, la transformation du bois et la manutention de matériaux en vrac.
Le système est monté sur le convoyeur, d’où son nom.
Séparateur magnétique autonettoyant-
Envoyer une demande maintenant
Séparateur magnétique autonettoyant-
Envoyer une demande maintenant
Un aimant à bande croisée typique comprend un bloc magnétique, une bande-autonettoyante, des rouleaux et un cadre de support. Lorsque le matériau passe en dessous, les contaminants ferreux sont éliminés du flux de produit par le champ magnétique. La bande autonettoyante-éloigne ensuite le métal capturé du convoyeur et l'évacue sur le côté pendant un fonctionnement continu.
Les aimants à bandes croisées sont souvent utilisés comme systèmes de protection dans les lignes de traitement. En éliminant le métal indésirable avant qu'il n'atteigne les équipements en aval, ils contribuent à réduire les dommages aux équipements, à prévenir les interruptions de traitement et à améliorer la qualité des matériaux.
Pourquoi une installation correcte est importante
L’installation correcte d’un aimant à courroie transversale n’affecte pas seulement l’enlèvement du métal. La façon dont le système est positionné au-dessus du convoyeur influence directement les performances de récupération, le fonctionnement de la bande et la stabilité globale du processus.
Efficacité de récupération
Un aimant à bande transversale fonctionne mieux lorsque le champ magnétique est correctement aligné avec le flux de matériaux. Si la hauteur de la suspension est trop élevée ou si le positionnement est décentré-, du métal ferreux peut passer à travers sans être capturé.
Même un aimant puissant peut perdre en efficacité si l'installation n'est pas adaptée aux conditions du convoyeur. La profondeur du matériau compte également. Une charge épaisse peut réduire la profondeur du champ magnétique dans le flux de produits.
Performances du convoyeur et de la bande
L'installation affecte également le fonctionnement du convoyeur et de la bande-autonettoyante lors d'une utilisation continue. Si la zone de déchargement est trop petite ou si l'alignement est incorrect, le métal capturé risque de ne pas s'évacuer correctement de la bande. Au fil du temps, cela peut entraîner une accumulation, une usure inégale de la courroie ou un fonctionnement instable.
Considération n°1 : hauteur de suspension
La hauteur de suspension est l’un des facteurs les plus importants lors de l’installation d’un aimant à ceinture croisée. Même si l'aimant lui-même est suffisamment puissant, les performances de séparation peuvent chuter rapidement si la distance par rapport au convoyeur n'est pas adaptée au matériau traité.
Pourquoi la hauteur affecte la portée magnétique
Le champ magnétique s'affaiblit à mesure que la distance augmente. Si l'aimant à bande transversale est monté trop haut au-dessus du convoyeur, le champ risque de ne pas atteindre suffisamment profondément la charge de matériaux pour soulever efficacement les contaminants ferreux.
Ceci est particulièrement important lorsque la profondeur de la charge change pendant le fonctionnement. Une épaisse couche de matériau peut réduire la facilité avec laquelle les pièces métalliques sont exposées au champ magnétique. Dans ces situations, la distance de travail réelle est plus grande qu’il n’y paraît à première vue.
Problèmes causés par une hauteur incorrecte
Si la hauteur de suspension est trop élevée, des particules métalliques plus petites peuvent passer à travers sans être capturées. L’efficacité de la récupération diminue généralement en premier pour les contaminants fins, car ils sont plus difficiles à extraire du plus profond du flux de matériaux.
Un montage trop bas de l'aimant crée différents problèmes. L'aimant ou la courroie autonettoyante-peut entrer en contact avec de gros morceaux de matériau, ce qui peut entraîner des dommages à la courroie, un fonctionnement instable ou une accumulation de matériaux autour du système. Le dégagement compte autant que la force magnétique.
Ajustement de la hauteur pour différents matériaux
Différents matériaux nécessitent différentes hauteurs d'installation. Les matériaux légers avec une charge peu profonde peuvent souvent être traités avec une distance de suspension plus grande, tandis que les matériaux denses ou lourds peuvent nécessiter que l'aimant soit positionné plus près du convoyeur.
La vitesse du convoyeur et la taille du métal affecté affectent également la configuration. Les pièces métalliques plus grosses sont plus faciles à capturer à distance, tandis que les contaminants plus petits nécessitent généralement un champ plus puissant et un espace de travail plus court.
Considération n°2 : largeur de l'aimant par rapport à la largeur du convoyeur
Une hauteur de suspension correcte ne garantit pas une récupération complète du métal. La relation entre la largeur de l'aimant et la largeur du convoyeur affecte également la quantité de flux de matériaux réellement couverte par le champ magnétique pendant le fonctionnement.
Faire correspondre la largeur de l'aimant à la largeur du convoyeur
Un aimant à bande transversale doit être correctement adapté à la largeur du convoyeur et à la charge de matériau. Si la zone magnétique est trop étroite, le métal situé près des bords du convoyeur risque de ne pas être exposé à une force magnétique suffisante pour être capturé efficacement. Ce problème devient plus visible lorsque le matériau est inégalement réparti sur la bande.
Dans certaines usines, le convoyeur peut être amélioré ou élargi tandis que l'aimant à bande transversale d'origine reste en place. Même si l'aimant fonctionne toujours, la couverture magnétique peut ne plus correspondre aux conditions du convoyeur.
Les convoyeurs plus larges nécessitent souvent des aimants plus grands ou des positions d'installation différentes pour maintenir des performances de séparation constantes.
Zone de décharge et trajectoire des matériaux
La zone de déchargement est une autre partie de l’installation souvent négligée. Une fois le métal ferreux soulevé du convoyeur, il a besoin de suffisamment d’espace pour se séparer proprement du flux principal de matériaux.
Si le chemin de déchargement est trop proche du convoyeur ou bloqué par des structures environnantes, le métal capturé peut retomber sur le tapis au lieu d'être évacué correctement.
La trajectoire du matériau change également en fonction de la vitesse du convoyeur et de la taille du métal. Les morceaux plus gros se séparent généralement plus facilement, tandis que les contaminants plus petits ou plus légers peuvent suivre le flux de matière plus longtemps avant de quitter le champ magnétique.
Considération n°3 : positionnement de l'aimant sur le convoyeur
Même lorsque la hauteur de suspension et la largeur de l'aimant sont correctes, le positionnement affecte toujours l'efficacité avec laquelle un aimant à bande transversale élimine les métaux ferreux du convoyeur. De petites différences d'alignement peuvent modifier la manière dont le champ magnétique interagit avec le flux de matériaux pendant le fonctionnement.
Positionnement de la ligne centrale
La zone centrale d’un aimant à ceinture croisée fournit généralement le champ magnétique le plus puissant et le plus stable. Pour cette raison, l’aimant doit être aligné aussi près que possible du centre du convoyeur et du flux principal de matériaux.
Si le flux de matériau est plus fortement concentré sur un côté de la bande, le positionnement devra peut-être être légèrement ajusté pour correspondre aux conditions de fonctionnement réelles.
L’objectif est de placer la partie la plus puissante du champ magnétique là où la plus grande quantité de métal clochard devrait passer.
Effets de l'-installation décentrée
Lorsqu’un aimant à bande transversale est installé trop loin d’un côté, la couverture magnétique sur le convoyeur devient inégale. Un côté peut recevoir une forte exposition magnétique, tandis que le côté opposé connaît des performances de séparation plus faibles. Cela peut conduire à des résultats de récupération incohérents au fil du temps.
Les particules ferreuses plus petites sont généralement affectées en premier car elles nécessitent une exposition au champ plus forte pour être soulagées de la charge matérielle. Dans certains cas, les opérateurs peuvent supposer que la force de l’aimant a diminué alors que le problème réel est l’alignement de l’installation.
Positionnement et direction du flux de matériaux
La direction du flux de matériaux affecte également la façon dont l'aimant doit être positionné. La vitesse du convoyeur, la forme de la charge et la direction de décharge influencent toutes la manière dont le métal se déplace dans le champ magnétique avant que la séparation ne se produise.
Une configuration stable doit permettre au métal capturé de s'éloigner proprement du flux principal de produit sans interférence des structures environnantes ou du matériau de retour.
Le positionnement ne concerne pas seulement l'endroit où l'aimant se trouve au-dessus du convoyeur. Il s'agit également du fonctionnement de l'ensemble du chemin de séparation en fonctionnement continu.
Erreurs d'installation courantes à éviter
Même un aimant à bande croisée correctement sélectionné peut perdre en efficacité si les détails d'installation courants sont négligés. De nombreux problèmes de performances à long terme-sont liés aux changements autour du système de convoyeur plutôt qu'à l'aimant lui-même.
Ignorer les modifications du convoyeur
Les conditions du convoyeur changent souvent avec le temps. La vitesse de la bande peut augmenter, la largeur du convoyeur peut être modifiée ou la charge de matériau peut devenir plus importante qu'auparavant. Si la position d'origine de l'aimant et la hauteur de suspension ne sont pas ajustées après ces changements, les performances de récupération peuvent diminuer progressivement.
Dans certains cas, l’aimant fonctionne encore normalement, mais les conditions de travail ne sont plus les mêmes qu’au moment de sa première installation.
Manque d'espace de maintenance
L'espace de maintenance est un autre détail parfois ignoré lors de l'installation. Si l'aimant à bande transversale est monté trop près de l'équipement ou des supports structurels environnants, le nettoyage et l'inspection deviennent plus difficiles.
Un accès limité peut également affecter le suivi du tapis et les performances de déchargement pendant le fonctionnement. Un système difficile à entretenir devient généralement plus difficile à exploiter de manière cohérente au fil du temps.
Charge matérielle inégale
Une charge de matériaux inégale peut réduire la cohérence de la séparation sur le convoyeur. Lorsque la majeure partie du matériau s'écoule à travers un côté de la bande, le champ magnétique peut ne pas être utilisé uniformément sur toute la zone de travail. Cela peut conduire à des contaminants manqués et à des résultats de récupération instables, en particulier lorsque des particules ferreuses plus petites sont mélangées au flux de matériaux.
Liste de contrôle d'installation de l'aimant de ceinture transversale
Avant de commencer l'opération, il est utile de revoir plusieurs points d'installation clés pour s'assurer que l'aimant à bande transversale est correctement adapté aux conditions du convoyeur et du matériau. De petits ajustements lors de l'installation peuvent améliorer les performances de séparation à long terme et réduire les problèmes de fonctionnement ultérieurs.
| Article d'installation | Que vérifier |
|---|---|
| Hauteur des suspensions | L'aimant est installé à la bonne distance de travail du convoyeur |
| Correspondance de la largeur du convoyeur | La couverture magnétique convient à toute la largeur du convoyeur |
| Positionnement de l'aimant | L'aimant est aligné avec le centre du flux de matière |
| Zone de décharge | Suffisamment d'espace pour que le métal retiré puisse se décharger proprement |
| Profondeur de charge matérielle | La couche de matériau est à portée magnétique effective |
| Suivi de la ceinture | La bande autonettoyante-fonctionne sans problème, sans dérive |
| Dégagement structurel | Aucune structure à proximité n'interfère avec l'exploitation ou la maintenance |
| Modifications du convoyeur | L'installation est toujours adaptée après des modifications de vitesse ou de largeur |
Applications des aimants à ceinture croisée dans différentes industries
Les aimants à bandes croisées sont utilisés dans de nombreuses industries, mais les conditions d'installation ne sont pas toujours les mêmes. Le type de matériau, la vitesse du convoyeur et la profondeur de la charge peuvent tous affecter la façon dont le système doit être positionné au-dessus du convoyeur.
Recyclage et traitement des déchets
Dans les usines de recyclage, les flux de matériaux sont souvent inégaux et imprévisibles. Les contaminants ferreux peuvent varier de petits fragments métalliques à de plus gros morceaux de ferraille. Les aimants à bandes croisées dans ces environnements nécessitent généralement un positionnement flexible et un espace de décharge suffisant pour gérer de manière cohérente le flux de matériaux mélangés.

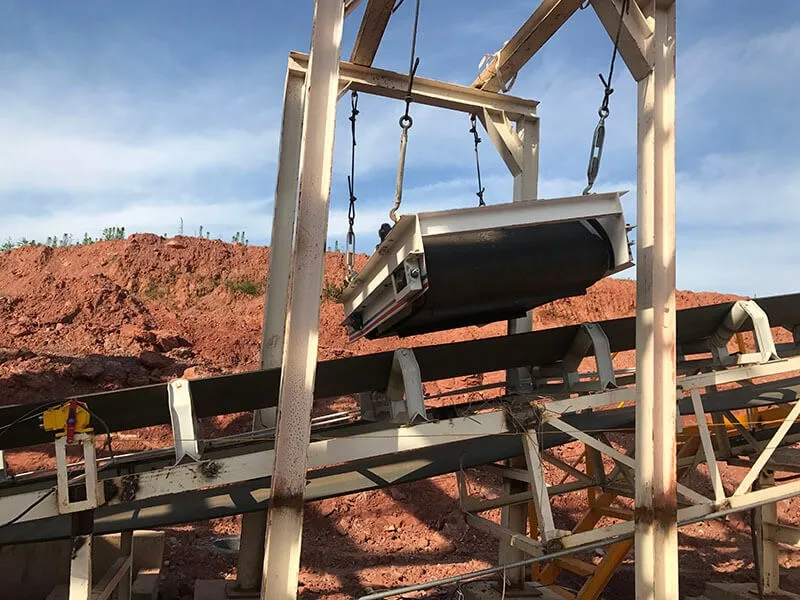

Mines et granulats
Les opérations minières et de granulats impliquent généralement des matériaux lourds et des charges plus profondes. Dans ces conditions, la hauteur de la suspension devient particulièrement importante car le champ magnétique doit traverser une couche de matériau plus épaisse. La poussière, les vibrations et le fonctionnement continu imposent également des exigences plus élevées à la configuration globale de l'installation.
Transformation du bois et de la biomasse
Les copeaux de bois, la biomasse et les matériaux légers similaires se déplacent souvent à des vitesses de convoyeur plus élevées. Même si la charge peut être plus légère, les contaminants ferreux plus petits peuvent toujours être difficiles à capturer si le positionnement de l'aimant n'est pas correctement ajusté. Une installation stable permet de maintenir des performances de séparation constantes sans interrompre le flux de matériaux.
Conclusion
L'installation correcte d'un aimant à bande transversale ne consiste pas seulement à monter l'équipement au-dessus d'un convoyeur. La hauteur de la suspension, la largeur de l'aimant et le positionnement affectent tous l'efficacité avec laquelle les contaminants ferreux sont éliminés pendant le fonctionnement. De petites différences d'installation peuvent entraîner des changements notables dans les performances de récupération au fil du temps.
La meilleure configuration dépend des conditions de travail réelles, notamment de la taille du convoyeur, de la profondeur de la charge, du flux de matériaux et de l'environnement d'exploitation. Un système qui fonctionne bien dans une application peut nécessiter des ajustements dans une autre chaîne de processus.Grande technologie magnétiquepropose différentes solutions magnétiques à bandes croisées pour des industries telles que le recyclage, l'exploitation minière, les agrégats et le traitement des matériaux en vrac, afin de s'adapter à différentes conditions de convoyeurs et de matériaux.
FAQ
Q : Un aimant à bande transversale peut-il fonctionner pour différents systèmes de convoyeurs ?
R : Parfois, mais pas toujours. Les modifications de la largeur du convoyeur, de la vitesse de la bande ou de la profondeur de la charge peuvent affecter les performances de séparation. Une configuration qui fonctionne bien sur un convoyeur peut ne pas fonctionner de la même manière sur une autre ligne.
Q : Les aimants à bandes croisées peuvent-ils être personnalisés pour différentes applications ?
R : Oui. Des facteurs tels que la largeur du convoyeur, la hauteur de suspension, le type de matériau et l'environnement d'exploitation peuvent tous affecter la conception. Différentes industries nécessitent souvent des tailles d'aimants, des configurations de courroies et des dispositions d'installation différentes.
Q : Les aimants à bande transversale peuvent-ils gérer des matériaux humides ou collants ?
R : Oui, mais les matériaux humides ou collants peuvent affecter les performances de décharge et augmenter l'accumulation de matériaux autour du système. Dans ces environnements, les autorisations d'installation et l'accès pour la maintenance deviennent plus importants.
Q : Un aimant plus puissant est-il toujours le meilleur choix ?
R : Pas nécessairement. La force de l’aimant doit correspondre aux conditions du convoyeur et au flux de matériaux. Dans certains cas, la hauteur d'installation, le positionnement ou la répartition de la charge ont un effet plus important sur les performances que la simple augmentation de la force magnétique.
Q : Pourquoi le métal retombe-t-il parfois sur le convoyeur après avoir été capturé ?
R : Cela se produit généralement lorsque la zone de décharge est trop petite ou que la trajectoire de décharge n’est pas correctement alignée. L’accumulation de matériaux ou un mauvais positionnement peuvent également interférer avec une décharge propre du métal.
Q : Les conditions d’installation peuvent-elles affecter l’usure de l’équipement ?
R : Oui. Un mauvais alignement, un dégagement insuffisant ou une accumulation de matériaux peuvent augmenter la contrainte sur les courroies, les rouleaux et les composants environnants du convoyeur lors d'un fonctionnement à long terme.
