Dans la construction en béton armé, le lien de câbles de barreaux d'armature est une étape critique qui a un impact direct sur la stabilité structurelle, la sécurité et la durabilité d'une construction ., qu'il s'agisse de travailler correctement dans la production de béton préfabriqué ou de la position intentionnée dans le bilan pendant les accessoires et les professionnels de la construction, la maîtrise et la maîtrise, la maîtris La technique est essentielle pour rencontrer les délais du projet et les codes structurels . Cet article fournit un guide approfondi sur la façon de lier les câbles de barres d'armature en utilisant les bonnes méthodes, les outils et les protocoles de sécurité, tout en mettant en évidence les applications les plus appropriées pour chaque technique .
Qu'est-ce que le fil de barre des barres d'armature?
Le lien de fil d'arbores se réfère au processus de fixation des barres d'acier qui se croisent à l'aide d'un fil d'acier spécialisé pour éviter le déplacement pendant la coulée de béton .. Les méthodes varient en fonction des exigences du projet et peuvent être effectuées manuellement ou avec des outils mécanisés . Sélection de la méthode de liaison et du type de fil corrects influencent directement la résistance au renforcement et la précision de placement .
Outils et matériaux requis
Avant de commencer, il est crucial de comprendre la gamme de matériaux et d'outils disponibles - et qui conviennent le mieux à votre projet . Les outils et le fil que vous choisissez influenceront la vitesse d'attribution, la précision, la durabilité et la résistance à long terme aux facteurs environnementaux .
Comprendre les différents types d'outils de fil d'arrêt et de liaison permet d'assurer une application et une longévité matériaux appropriées dans des conditions de chantier variées .
Types de fil à cravate de barres d'armature
Fil recuit (acier noir):Le plus souvent utilisé en raison de sa flexibilité et de sa facilité de torsion . disponibles en jauges telles que 16 . 5 ou 16.0. idéal pour une utilisation générale de la construction.

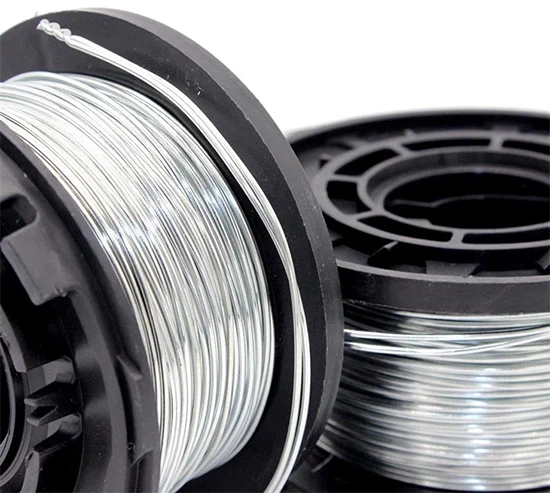

Fil galvanisé: Enrobé de zinc pour la résistance à la corrosion, ce qui le rend adapté aux environnements extérieurs en béton ou humide . souvent utilisés dans les murs ou fondations de soutènement .
Fil recouvert de PVC:Ajoute une autre couche de protection contre la corrosion et empêche la réaction galvanique entre les métaux différents . utile dans les régions côtières ou à humidité .
Fil en acier inoxydable:Conçu pour des environnements agressifs tels que les structures marines, les installations d'eaux usées ou les usines chimiques . bien que plus coûteuse, il offre une résistance à la corrosion inégalée .
Conseil de sélection:Choisissez la jauge la plus mince qui fournit une tenue sécurisée sans compromettre la flexibilité, un fil de fil épais ralentit les travailleurs de l'installation et de la fatigue .
Outils de liaison
Pluces manuelles:Idéal pour les travaux à petite échelle ou les travaux détaillés . devrait avoir des poignées de retour à ressort et une poignée robuste .
Outils de crochet Twister:Augmentez l'efficacité en tordant mécaniquement le fil sans le mouvement du poignet répété pour un lien horizontal à lien .
Armes à cravate de barreaux (automatique):Ces outils, ces outils se rattachent à cinq fois plus rapidement que les méthodes manuelles . utiles dans la production répétitive comme des panneaux de béton préfabriqué ou des doublures de tunnel .
Outils supplémentaires:Inclure des rouleaux de fil, des porte-fils montés sur ceinture, des gants de protection et des lunettes de sécurité .
Liste de contrôle d'achat
Poids de l'outil et gérer l'ergonomie .
Temps de charge et autonomie de batterie pour les pistolets à cravate .
Compatibilité avec la jauge de fil .
Disponibilité des pièces de remplacement .
Méthodes de liaison de barres d'armature communes
Différentes techniques de liaison servent des objectifs différents, certains sont conçus pour la vitesse, d'autres pour la stabilité ou les zones à forte stress . Comprenant ces distinctions permet des installations de barres d'armature efficaces et conformes au code .
Cette section décrit les techniques de liaison les plus utilisées, avec des instructions, des forces et des cas d'utilisation idéaux .
Snap Tie (Tie à la selle)
Instructions: Boucle le fil en diagonale sur deux barres d'armature, tournez bien en haut en utilisant des pinces .
Avantages: Utilisation rapide et minimale du fil .
Utilisation: Panneaux muraux horizontaux, maillage ou mur d'éclairage .
Emballage et selle
Instructions: enroulez le fil autour des barres d'intersection une fois avant de se tordre .
Avantages: plus fort qu'un cliché à un clin d'œil; fournit une plus grande résistance au changement .
Utilisation: Cages de barres d'armature verticales, renforcement du faisceau .
Figure-huit cravate
Instructions: Traversez le fil dans une boucle de figure-huit sur les barres et Twist se termine en toute sécurité .
Avantages: verrouille les deux axes, idéal pour les zones sujettes au mouvement .
Utilisation: zones sismiques, fondations dans les structures de haute charge .
Cravate à double étape
Instructions: Appliquez deux liens dans un motif échelonné des deux côtés de l'articulation .
Avantages: stabilité maximale .
Utilisation: intersections critiques, Frameworks d'armature à plusieurs niveaux .
Tie finale (utilisée aux extrémités du bar)
Instructions: Twist Wire aux extrémités de la barre pour sécuriser les terminaisons .
Utilisation: où le mouvement de la barre est très probablement pendant la verse ou la vibration .
Guide étape par étape pour lier les barres de barreaux manuellement
Le lien manuel est le fondement du placement des barres d'armature . Bien que la main-d'œuvre soit à forte intensité de main-d'œuvre, il reste l'approche la plus flexible pour les travaux de petite à moyenne .
Suivez ces étapes pour réaliser un lien sécurisé et cohérent .
Préparez votre configuration: organiser des barres d'arrangement selon les dessins structurels . Utilisez des chaises à barres pour élever et prendre en charge l'alignement .
Mesurer la longueur du fil: Coupez 4 "à 6" de fil en fonction de l'épaisseur de la barre .
Enveloppez le fil: utilisez votre méthode choisie (e . G ., Snap Tie) pour faire boucle autour des barres .
Twist and Secure: en utilisant des pinces, tordez les extrémités ensemble étroitement . La cravate doit être ferme, sans couper dans les barres .
Inspectez et continuez: Assurez-vous que la cravate ne fait pas saillie et est exempte d'arêtes vives .
Rearmons mécaniques à attacher: quand et pourquoi l'utiliser
Le lien mécanique est indispensable dans les grands projets où la vitesse et l'uniformité sont des priorités .
Lorsque les délais sont serrés et le nombre de points de liaison par milliers, l'automatisation réduit la fatigue et améliore la qualité de sortie .
Avantages:
Vitesse: une égalité toutes les 0,8 secondes
Cohérence: les paramètres de tension prédéfinis garantissent des liens uniformes
Ergonomie: réduit la tension du poignet et des doigts
Cas d'utilisation:Panneaux muraux préfabriqués, ponts de pont, semelles de fondation de masse .
Remarque :Malgré sa vitesse, le lien automatique ne remplace pas la nécessité d'inspections . Les liens doivent toujours être vérifiés pour le placement et la tension .
Erreurs courantes pour éviter
Les erreurs de liaison des barres d'armature peuvent entraîner des changements structurels, une couverture inadéquate ou une résistance à la liaison réduite . ci-dessous sont des faux pas fréquents:
Utilisation de types de fils inappropriés pour l'environnement .
Laissant des liens lâches ou incohérents .
La sur-étouffement provoque une défaillance du fil .
Ne pas se conformer à l'espacement des liens par codes de conception .
Lier sans équipement de protection personnelle (PPE) .
Recommandation: entraînez tout le personnel à attacher avec une liste de contrôle standardisée avant le déploiement .
Meilleures pratiques et conseils de sécurité
Le lien sur les barres d'armature ne concerne pas seulement la productivité - cela affecte également la sécurité des chantiers et les résultats structurels .
Ces meilleures pratiques aident à garantir la fabrication de qualité et la protection des travailleurs .
Porter des gants en tout temps - empêche les blessures de ponction et améliore l'adhérence .
Tie aux intersections uniquement - Évitez de lier à mi-portée, ce qui peut compromettre la consolidation du béton .
Suivez les codes d'espacement de la cravate - reportez-vous aux codes ACI ou locaux; e . g ., 12 "Espacement pour les dalles, 6" pour les murs .
Ne réutilisez pas le fil plié ou rouillé - affaiblit la puissance de maintien de la cravate .
Maintenir les outils quotidiennement - en particulier les mâchoires de pistolets, les batteries de recharge .
Utilisez des moulinets et des ceintures - minimiser le mouvement et gagner du temps .
Modèles de liaison de documents - Dans les inspections, les méthodes de liaison enregistrées et les dénombrements peuvent éviter les différends .
Applications de l'industrie de l'attribution du fil des barres d'armature
Chaque cas d'utilisation exige des approches de liaison uniques pour s'adapter à la charge structurelle, à la géométrie et aux facteurs environnementaux . le lien de barreaux d'armature est utilisé sur un large spectre de construction en béton . ci-dessous sont des applications détaillées par secteur:
Composants en béton préfabriqué
Dans la production de béton préfabriqué, la cage d'armature en acier sert de squelette structurelle de chaque unité . Toutes les barres d'armature doivent être liées avec précision avant de couler pour assurer un positionnement précis à l'intérieur du moule . Cela empêche le mouvement pendant la détérioration du béton et les vibrations, aidant à maintenir les dimensions conçues et à réduire le risque de craquer . et
Les pistolets à attaches de barres d'armature automatiques sont couramment utilisés sur les lignes de production pour les faisceaux préfabriqués, les dalles et les colonnes afin d'améliorer la productivité et de réduire la fatigue du travail . pour le stockage extérieur des éléments préfabriqués, les fils de tirage en revêtement galvanisés ou en PVC sont recommandés pour prévenir la corrosion et assurer la durabilité à long terme ou.
Dalles de fondation
Les dalles de fondation portent la charge de l'ensemble du bâtiment, la fabrication de maillots d'acier à barres d'armature sécurisées et espacées . est généralement liée à une disposition de grille en utilisant des liens en instant ou des doubles liens pour empêcher le mouvement pendant le pompage et les vibrations .
Dans les sous-sols ou les environnements humides, le fil de lien galvanisé ou résistant à la corrosion est crucial pour empêcher la rouille prématurée . étant donné l'espacement des barres d'armature serrée et l'espace de travail limité, les pinces légères ou les outils de liaison automatique compacts peuvent améliorer considérablement l'efficacité et la sécurité .
Colonnes et poutres
Les colonnes et les poutres sont des composants de chargement critiques qui nécessitent souvent des cages verticales multi-couches . la résistance et la stabilité de ces cages dépendent fortement de liens précis . dans des zones à forte stress ou sismique, des liens d'enveloppement et de saddle ou des tipées de figures de stress ou de sismique .}}
Pendant le levage de la grue ou le placement du coffrage, les cages bien liées empêchent l'effondrement structurel . dans la construction de grande hauteur, un fil de cravate en acier inoxydable est recommandé en raison de sa résistance à la traction supérieure et de sa résistance à la corrosion dans des conditions élevées ou exposées .
Projets d'infrastructure et d'autoroute
Les infrastructures à grande échelle telles que les ponts, les tunnels, les métros et les autoroutes utilisent souvent des barres d'armature lourdes dans des configurations denses . des solutions à attachement mécanisées telles que des robots liés à des barres d'armature ou des appareils à deux}}
La durabilité et la résistance à la corrosion sont essentielles dans ces projets . Les fils de cravate fortement galvanisés ou de qualité infrastructure sont standard pour garantir la longévité structurelle ., par exemple, les poutres de boîtier et les faisceaux de capuchon dans les ponts reposent fréquemment sur des fils de haut niveau pour répondre aux spécifications des points .
Projets marins et côtiers
Des piliers, des ports, des murs maritimes et des brise-briseurs - sont constamment exposées à un spray salin et à une humidité élevée en acier inoxydable standard et à une humidité élevée en acier inoxydable 316l en acier inoxydable 316l en acier inoxydable 316l.
En raison des contraintes d'espace et des défis environnementaux (e . g ., des vagues, du vent), les travailleurs utilisent souvent des outils compacts et à une main pour garantir la vitesse et la précision ., ces outils améliorent également la sécurité sur les plates-formes instables .
Pour répondre aux attentes de la vie de conception de 100 ans ou plus pour les structures marines, les matériaux de liaison haute performance et la redondance renforcée dans l'espacement des liens sont essentiels .
Conclusion
Le lien de barberes peut sembler une petite tâche dans un projet massif, mais il constitue la base de chaque composant en béton structurellement sonore . de la bonne sélection de fil à l'application de méthodes et d'outils efficaces, chaque détail compte . en suivant les pratiques et les conseils décrits dans ce projet, les professionnels de la construction peuvent assurer une forte et plus sûre et plus
FAQ
1. Quel est le type de fil de cravate les plus couramment utilisés?
Le type le plus utilisé est le fil recuit noir en raison de sa flexibilité et de sa rentabilité . Il est idéal pour la construction générale mais peut ne pas convenir pour des environnements corrosifs .
2. Comment puis-je choisir entre les outils de liaison manuels et automatiques?
Les pinces manuelles conviennent aux projets à petite échelle ou à faible volume . pour les emplois à grande échelle ou répétitifs comme la production de béton préfabriqué, les armes à attaches de barres d'armature automatiques améliorent considérablement la vitesse et réduisent la fatigue des travailleurs .
3. Puis-je utiliser un fil de tir galvanisé pour toutes les applications extérieures?
Le fil de lien galvanisé est très résistant à la rouille, ce qui le rend adapté à la plupart des applications extérieures ., cependant, dans des environnements de haute salinité ou marins, un fil en acier inoxydable ou un fil recouvert de PVC est préféré pour une durabilité supérieure .
4. Quel est l'espacement idéal entre les liens de barreaux?
L'espacement dépend des exigences structurelles et des codes locaux . Les directives ACI recommandent souvent 12 pouces pour les dalles et 6 pouces pour les structures verticales comme les murs et les colonnes .
5. Le fil Tie contribue-t-il à la résistance structurelle?
Le rôle principal de Tie Wire est de maintenir le renforcement en place pendant la coulée et les vibrations . Il ne contribue pas à la charge structurelle mais est essentiel pour maintenir le positionnement des barres d'armature et la couverture du béton .
6. Y a-t-il un risque dans les liens de barreaux exagérés?
Oui . La surchauffe peut provoquer un saccage du fil ou d'endommager les barres d'armature, conduisant potentiellement à une résistance ou un désalignement réduit . La tension appropriée est cruciale .
7. Un fil de cravate peut-il être réutilisé?
Il n'est pas recommandé . Une fois plié ou exposé à l'environnement, le fil de lien perd la résistance et la flexibilité . utilisez toujours un fil frais pour assurer la liaison et la conformité sécurisées avec les normes de sécurité .
